Чому безпека вашої сонячної батареї залежить від вибору правильного фотоелектричного запобіжника постійного струму

2025-11-18 0 Залиште мені повідомлення

Незалежно від того, до якої сонячної електростанції ви зайдете, яку комерційну інверторну шафу ви відкриєте чи яку житлову фотоелектричну систему на даху ви не перевірите, ви знайдете часто забутий, але важливий компонент:Фотоелектричний запобіжник постійного струму. НеадекватнийФотоелектричний запобіжник постійного струмуможе не тільки поставити під загрозу безпеку, але й спричинити значні фінансові збитки. Що робить цей маленький пристрій таким незамінним? Чому експерти постійно обираютьЧженхаозапобіжники? Давайте разом розкриємо її таємниці.

Унікальні виклики

На відміну від змінного струму (AC), який ви використовуєте у своєму домі, сонячні панелі генерують постійний струм (DC). Цей DC має унікальні та потенційно небезпечні характеристики:

1. Постійна напруга та високий струм: особливо під сильним сонячним світлом, кола постійного струму працюють майже з максимальною напругою. На відміну від змінного струму, коротке замикання не зникає в наступній точці перетину нуля; отримана дуга може тривати набагато довше та генерувати температуру, достатню для розплавлення металу та виникнення пожежі.

2. Низький опір джерела: сонячні панелі мають дуже низький внутрішній опір. Коли відбувається коротке замикання, майже миттєво виникає величезний імпульсний струм. Без захисту від швидкого реагування кабелі та роз’єми можуть миттєво перегоріти.

3. Складні масиви: послідовно з’єднані сонячні панелі генерують високу напругу (зазвичай 600 В, 1000 В або 1500 В постійного струму). Захист кожної панелі або масиву вимагає узгоджених, надійних і високовольтних запобіжників у комбайнерній коробці.

Ось чому стандартні запобіжники змінного струму не можуть надійно захистити сонячні ланцюги постійного струму; їм бракує спеціальної конструкції, необхідної для ефективного гасіння безперервної високовольтної дуги постійного струму. ТількиФотоелектричні запобіжники постійного струмурозроблені спеціально для фотоелектричної генерації електроенергії, мають технічний дизайн і суворі випробування, необхідні для виконання цього завдання.

Призначення фотоелектричного запобіжника постійного струму

Основна метафотоелектричні запобіжники постійного струмупростий: ізолювати несправності до того, як станеться лихо. Зокрема, вони захищають від двох основних ризиків:

1. Коротке замикання: короткі замикання, спричинені пошкодженням лінії, збоями з’єднання, проникненням вологи, пошкодженням гризунами, несправністю компонентів або неправильним встановленням, створюють низький опір, що призводить до великого неконтрольованого стрибка струму. Фотоелектричні запобіжники постійного струму миттєво виявляють це перевантаження та розплавляють їхні внутрішні компоненти, безпечно від’єднуючи ланцюг і запобігаючи пошкодженням перед (панелі, інвертори) та нижче (оплавлення ліній, пожежі).

2. Зворотний струм: коли струна у великій паралельній системі виходить з ладу, може виникнути зворотний струм. Несправна панель діє як поглинач струму, змушуючи звичайну схему проштовхувати струм назад через несправну панель. Цей зворотний струм може призвести до перегріву та остаточного пошкодження ураженої панелі. Стратегічне встановлення фотоелектричних запобіжників постійного струму діє як односторонній клапан, блокуючи цей зворотний струм і запобігаючи пошкодженню.

Фотоелектричні запобіжники постійного струму є важливими захисними пристроями в сонячних системах:

Критичні точки розміщення фотоелектричних запобіжників постійного струму	Захищає від	Наслідки без захисту
Входи комбінатора	Перевищення струму в окремих ланцюгах панелі, що подається в суматор.	Помилка в одній струні тягне руйнівний струм з усіх паралельних струн, потенційно обсмажуючи кабелі, клеми, всю коробку.
Виведення рядків серії	Зворотний струм, що тече назад у пошкоджену нитку (як описано вище).	Перегрів і незворотне пошкодження панелей у пошкодженій струні. Значна втрата потужності.
Між струнними суматорами та центральними інверторами	Великі короткі замикання, що відбуваються вздовж великих живильних кабелів або перед входом постійного струму інвертора.	Ризик катастрофічної дугової пожежі вздовж незахищених магістральних трас постійного струму; переважна захист інвертора постійного струму.
Всередині DC-DC перетворювачів/оптимізаторів	Внутрішні несправності в блоці перетворення електроенергії.	Пошкодження поширюється за межі перетворювача, потенційно впливаючи на інші компоненти або схеми. Пожежний ризик.
Акумуляторні ланцюги в системах зі з’єднанням постійного струму	Короткі замикання в акумуляторах високої ємності та високої енергії.	Неконтрольоване розрядження, що призводить до можливого розбігу тепла, пожежі, вибуху.

1. У моїй системі змінного струму використовуються стандартні запобіжники, чому я не можу використовувати ці запобіжники для безпосереднього захисту сонячних панелей?

Абсолютно ні. Стандартні запобіжники змінного струму перевіряються лише для ланцюгів змінного струму. Фізика гасіння дуг постійного струму (особливо під високими напругами, поширеними в сонячних системах) набагато складніша. Дуги змінного струму гаснуть у точці перетину нуля напруги від 100 до 120 разів на секунду. Однак дуги постійного струму не мають цієї точки згасання; вони продовжують бурхливо горіти, що призводить до перегріву, вибухів і навіть пожеж. Фотоелектричні запобіжники постійного струму сертифіковані та спеціально розроблені з унікальними камерами для гасіння дуги та матеріалами для безпечного переривання безперервної високовольтної дуги постійного струму протягом мілісекунд.

2. Як дізнатися, яку силу струму я повинен вибрати для фотоелектричного запобіжника постійного струму?

Специфікацію запобіжника слід визначати на основі конкретного струму ланцюга, який він захищає. Для цього потрібні розрахунки: Визначте струм короткого замикання ланцюга/панелі (Isc): За стандартних умов випробування (STC) знайдіть максимальний рейтинг Isc для панелі або струни.

Застосування запасу міцності: найкраща практика рекомендує встановлювати номінали запобіжників від 125% до 150% Isc (розподіл струму переривання). (Наприклад, якщо Isc струни становить 10 A, запобіжник має бути 12 A або 15 A). Це забезпечує запас для варіацій нормального робочого струму, одночасно гарантуючи, що він може витримувати струми пошкодження, що значно перевищують нормальний робочий струм. Завжди зверніться до посібника зі встановлення, національних електричних норм (NEC, IEC) і специфікацій наступного обладнання (об’єднувальні коробки, інвертори) — у них зазвичай вказуються необхідні номінали запобіжників. Запобіжники із заниженим номіналом можуть призвести до помилкових спрацьовувань, а запобіжники із завищеним номіналом небезпечні та порушують специфікації.

3. У мене перегорів запобіжник. Які найпоширеніші причини?

Перегорів запобіжник означає, що він виконав свою критичну функцію. До поширених причин належать: Коротке замикання: пошкоджена ізоляція кабелю, незакріплені з’єднувачі, що спричиняють утворення дуги, збій ізоляції клем, фізичне пошкодження проводки чи обладнання та несправність внутрішніх компонентів.

Серйозне перевантаження: струм постійно та значно перевищує номінальний струм запобіжника (це менш поширене явище, ніж коротке замикання, але може виникнути, якщо електропроводка або компонент сильно занижені; проте спочатку має спрацювати захисний пристрій ланцюга).

Неправильне перегорання: незважаючи на те, що неправильне перегорання високоякісних запобіжників трапляється рідко, це може статися, якщо технічні характеристики запобіжника трохи відхиляються, продуктивність погіршується через старіння/екстремальні умови середовища, погані з’єднання спричиняють перегрів клем тримача запобіжника або є виробничі дефекти.

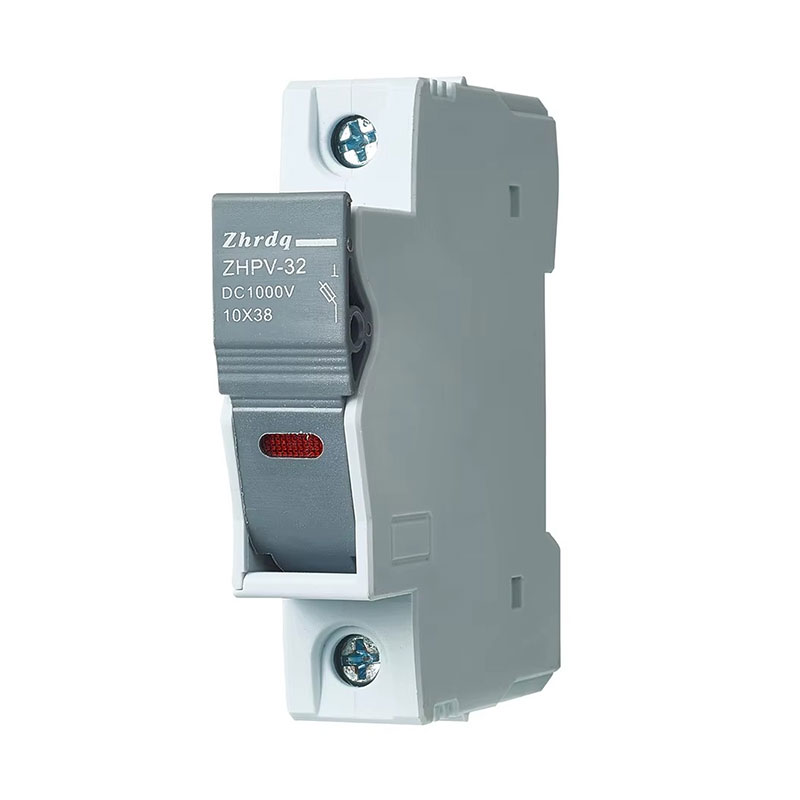

Photovoltaic DC Fuse

Ваша сонячна батарея може працювати короткочасно без належного розміру та сертифікаціїфотоелектричні запобіжники постійного струму, але «експлуатація» означає більше, ніж просто виробництво електроенергії; це означає надійну та безпечну роботу протягом десятиліть. Кожна комбайнерська коробка та кожна ланцюжок кабелів можуть стати точкою збою, потенційно виходячи з ладу за певних умов. Використання нестандартних запобіжників або обхід захисту — це не швидкий шлях, а скоріше неприйнятний ризик для техніків, власності та ваших інвестицій.

Запобіжники Чженхаопредставляють інженерну безпеку. Виготовлені відповідно до суворих стандартів і перевірені в суворих глобальних умовах, вони забезпечують критично важливий захист із швидкою реакцією та високою відключаючою здатністю, необхідним для сучасних фотоелектричних систем.
