Які переваги щодо безпеки та продуктивності надає запобіжник IEC 60269 415 В для промислових систем розподілу електроенергії?

1. Основна конструкція та стандартне визначення високострумових запобіжників IEC 60269

IEC 60269 формує глобальну уніфіковану стандартну структуру для низьковольтних запобіжників з високою відключаючою спроможністю, визначаючи суворі правила щодо номінальної напруги, пропускної здатності по струму, характеристик часу та струму, механічної структури та стандартів перевірки безпеки. Для промислових трифазних розподільних мереж 415 В сильнострумові запобіжники повинні задовольняти вимогам як до повільного перевантаження, так і до миттєвого переривання короткого замикання, щоб захистити дороге енергетичне обладнання.

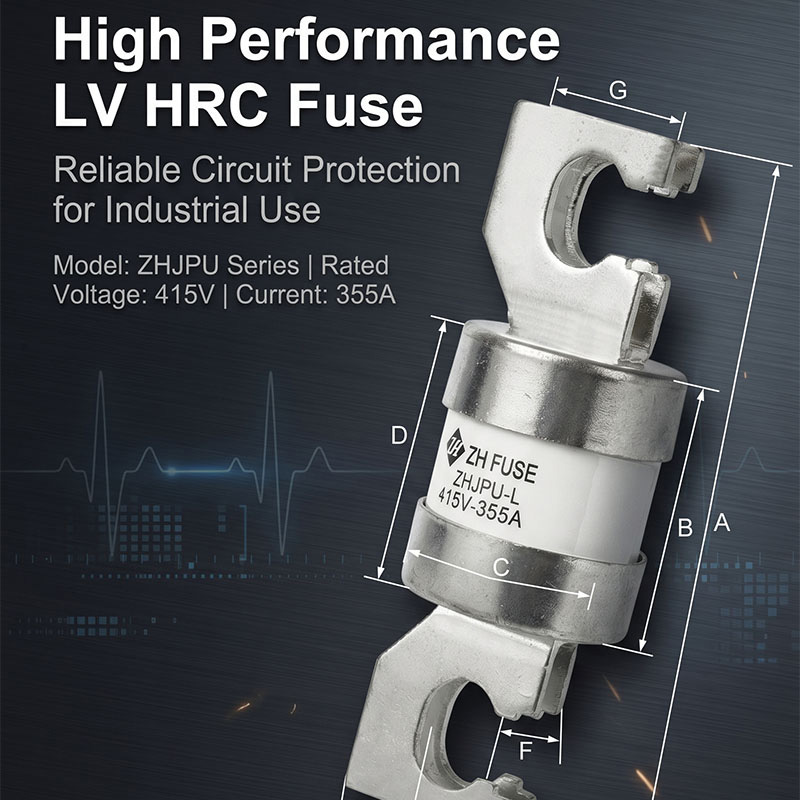

Традиційні запобіжники з пластиковою оболонкою стикаються з очевидними дефектами в промислових середовищах із сильним струмом, включаючи недостатню термостійкість, слабкі контактні клеми та обмежену відключаючу здатність. Керамічна конструкція, яка кріпиться болтами, застосована в цьому продукті, усуває ці больові моменти завдяки вбудованому корпусу, стійкому до високих температур, і посрібленим мідним з’єднувальним клемам. Як стандартизований компонент захисту, розроблений для важких промислових низьковольтних ланцюгів,Силовий запобіжник IEC 60269 415 Вуніфікує допуски розмірів і показники електричних характеристик для досягнення міжпроектної взаємозамінності для інженерних інтеграторів.

1.1 Два основні модулі функціонального дизайну

• Модуль корпусу з керамічною ізоляцією: керамічний матеріал з високим вмістом глинозему блокує розширення дуги під час переривання несправності, з чудовою термічною стабільністю, щоб уникнути деформації оболонки під тривалим номінальним струмовим навантаженням.
• Провідний клемний модуль із з’єднаним болтом: посріблене покриття зменшує опір контакту між плавкою вставкою та шиною, контролюючи підвищення температури в точках з’єднання в стандартних межах навіть у разі тривалої роботи під високим струмом.
• Внутрішній модуль плавкого елемента: калібрований розплав металу відповідає характеристичній кривій gG/gL, досягаючи градуованої координації захисту з пристроями захисту ланцюга вище та нижче за потоком.

1.2 Значення відповідності стандарту IEC 60269

Продукти, які повністю пройшли випробування типу IEC 60269, можуть використовуватися в промислових проектах на ринках Європи, Південно-Східної Азії та Австралії без повторної сертифікації безпеки. Стандарт передбачає суворі випробування на розрив при короткому замиканні та механічну вібрацію для усунення прихованих ризиків, таких як витік дуги, розтріскування оболонки та передчасне плавлення за нормального робочого струму. Для команд із закупівель, які займаються міжнародними проектами обладнання, відповідність уніфікованим стандартам значно спрощує кваліфікацію компонентів і процеси прийняття проекту.

2. Заповніть таблицю параметрів стандартної технічної специфікації

Проектування та закупівлі електрообладнання спираються на чіткі стандартизовані параметри для повного підбору схеми та вибору моделі. Ця серія охоплює діапазони номінального струму від 200 А до 400 А при робочій напрузі 415 В змінного струму, з уніфікованими механічними та електричними індикаторами, щоб зменшити робоче навантаження на повторне порівняння параметрів під час розробки проекту. У таблиці нижче відсортовано всі основні фіксовані специфікації, що застосовуються до лінійки моделей ZHJPU-L.

2.1 Логіка вибору моделі для різних навантажень ланцюга

• Розподільні гілки легкої промисловості (200A~280A): Підходять для допоміжного обладнання невеликих заводів, розподільних шаф освітлення та панелей керування малої потужності зі стабільним рівномірним навантаженням.
• Схеми керування двигуном середнього розміру (300A~360A): підходить для трифазних двигунів середнього розміру, систем приводу конвеєра та контурів вторинного захисту одного трансформатора.
• Важкі головні вхідні ланцюги (380A~400A): Застосовується для захисту головних шин великих центрів розподілу електроенергії, вихідних клем генераторів і основних контурів електропостачання важкої техніки.

2.2 Переваги уніфікованого спільного дизайну для всіх поточних класів

Кожна поточна специфікація в цій лінійці продуктів зберігає ідентичну структуру керамічного корпусу та розташування болтових клем. Ця узгоджена конструкція дозволяє обслуговуючому персоналу використовувати однакові інструменти для встановлення та стандарти управління запасними частинами, уникаючи спеціальної підготовки кріплення для різних поточних класів. Уніфікована товщина посрібленого клему гарантує постійний контактний опір у всьому асортименті продукції, усуваючи відхилення від підвищення температури, спричинені невідповідними розмірами клеми під час тривалої паралельної роботи в шафі.

3. Переваги керамічного корпусу та посрібленого матеріалу терміналу

Вибір матеріалу безпосередньо визначає тривалий термін служби та безпеку експлуатації сильнострумових запобіжників у важких промислових умовах. У недорогих запобіжниках з пластикової оболонки використовуються органічні полімерні матеріали, які розм’якшуються та деформуються під дією тривалої високої температури, тоді як оголені мідні клеми швидко окислюються у вологих або запилених майстернях, підвищуючи контактний опір і викликаючи ненормальний перегрів.

Подвійна система матеріалів із керамічної оболонки та посріблених мідних клем одночасно усуває ці недоліки довговічності. Промислова кераміка високої чистоти витримує безперервну високу температуру без деформації, а шар срібного покриття на мідних клемах ізолює окислення повітря, щоб підтримувати стабільну провідність протягом багатьох років. Для промислових енергосистем, що працюють 24 години на добу, ця конфігурація матеріалу значно зменшує частоту регулярних перевірок компонентів і циклів заміни.Силовий запобіжник IEC 60269 415 Ввикористовує це зріле композитне рішення для адаптації до заводських середовищ із високим вмістом пилу, високої вологості та частих коливань температури.

• Керамічний корпус: висока ефективність придушення дуги, запобігає розбризкуванню дуги назовні під час короткого замикання, щоб уникнути ризику пожежі всередині шаф розподільних пристроїв.
• Посріблені мідні клеми: низький контактний опір, мінімальне підвищення температури при повному номінальному навантаженні, захист від окислення та корозії для прибережних цехів або цехів хімічних заводів.
• Внутрішнє наповнювальне середовище для гасіння дуги: миттєво поглинає енергію дуги під час різання пошкодження, підтримуючи високу відключаючу здатність без розриву корпусу або фрагментації.

3.1 Характеристики термічної стабільності при безперервній роботі

При безперервній роботі на повному номінальному струмі протягом тисяч годин керамічний корпус зберігає стабільність розмірів без розширення або тріщин. Внутрішнє тепло, яке створюється плавким елементом, рівномірно розсіюється через керамічну стінку, уникаючи локальних гарячих точок, які з’являються на пластикових оболонках запобіжників. Навіть у закритих розподільних шафах із поганою природною вентиляцією загальне підвищення температури плавкої вставки залишається в межах допустимих меж стандарту IEC 60269, усуваючи ризик старіння ізоляції сусідніх шин, спричинений надмірним локальним накопиченням тепла.

4. Характеристики захисту gG/gL і характеристики переривання несправності

gG і gL представляють універсальні повнодіапазонні характеристики захисту, визначені IEC 60269, що охоплюють два основних типи несправностей, які загрожують промисловим ланцюгам живлення: легке тривале перевантаження та миттєве сильне коротке замикання. Багато низькоякісних промислових запобіжників підтримують лише однотипний захист, або надто легко плавляться під впливом стрибків струму запуску двигуна, або не можуть достатньо швидко відключити великий струм короткого замикання.

4.1 Логіка захисту від повільного перевантаження (характеристика gL)

Коли в ланцюгах виникає слабкий струм перевантаження, який перевищує номінальний робочий струм у 1,3-5 разів, плавкий елемент поступово плавиться із затримкою дії. Ця затримка дозволяє уникнути помилкового перегорання запобіжника під час нормального запуску двигуна, заряджання конденсатора та перехідних стрибків струму обладнання, при цьому все ще відключаючи живлення, якщо перевантаження зберігається протягом встановленого часу, щоб запобігти старінню ізоляції кабелю та пошкодженню обладнання від перегріву.

4.2 Логіка захисту від миттєвого короткого замикання (характеристика gG)

Як тільки виникає сильний струм короткого замикання через замикання кабелю, внутрішню поломку обладнання або зіткнення шин, внутрішній розплав миттєво випаровується, утворюючи розрив ланцюга протягом мікросекунд. Керамічна оболонка та дугогасильний наповнювач ефективно пригнічують електричну дугу, надійно ізолюючи ділянку пошкодження без пошкодження спалахом дуги навколишніх компонентів розподільного пристрою. Висока відключаюча здатність гарантує, що запобіжник може гасити екстремальний струм замикання без структурного розриву або розбризкування провідного матеріалу.

4.3 Вибіркова координація із захисними пристроями вгорі та внизу

• Поєднує мініатюрні автоматичні вимикачі, автоматичні вимикачі в литому корпусі та контактори на наступному обладнанні для формування градуованої координації захисту.
• Конструкція кривої «час-струм» гарантує, що під час часткових збоїв у ланцюзі переплавляється лише запобіжник гілки пошкодження, що дозволяє уникнути повного відключення електроенергії всієї розподільної шафи.
• Сумісний із вимогами до координації первинного захисту трансформатора та генератора для середніх та великих промислових систем електропостачання.

5. Сценарії узгодження універсальних промислових застосувань

Стандартизований трифазний розподіл електроенергії 415 В охоплює майже всі заводські, енергетичні та важкі машинобудівні галузі в усьому світі, а силовий запобіжник адаптується до кожної основної лінії захисту живлення в цих системах. Команди із закупівель, які керують багатогалузевими портфелями проектів, отримують вигоду від однокомпонентної моделі, яка задовольняє вимоги щодо захисту різноманітного обладнання, уніфікуючи інвентар запасних частин і стандарти навчання технічного обслуговування на різних проектних майданчиках.

• Промислові електророзподільні панелі та головний розподільний пристрій: використовуються як первинний захист від надточного струму для вхідних шин шафи, ізолюючи несправності короткого замикання для захисту всієї конструкції електропроводки шафи.
• Центри керування двигунами: захистіть трифазні приводні двигуни конвеєрів, дробарок, насосів і вентиляторів від перегорання обмотки, спричиненого перевантаженням заблокованого ротора або коротким замиканням клем.
• Допоміжні схеми генераторів і трансформаторів: встановлюються на вихідних клемах генераторних установок і низьковольтних сторонах розподільних трансформаторів, щоб запобігти поширенню струму замикання до силового обладнання вище за течією.
• Важка техніка та будівельне обладнання: Застосовується до основних контурів введення електроенергії великих кранів, змішувального обладнання та гірничого транспортного обладнання, що працює під змінними великими навантаженнями.
• Електричні комутаційні пристрої для хімічного захисту та захисту навколишнього середовища: керамічна ізоляційна структура протистоїть корозійному газу та ерозії вологи всередині диспетчерських хімічних заводів і шаф обладнання для очищення стічних вод.

6. Інструкції зі встановлення та щоденні правила технічного обслуговування

Правильне кріплення болтами та регулярне технічне обслуговування безпосередньо подовжують робочий цикл плавких вставок і уникають прихованих загроз безпеці, спричинених неправильним складанням або недбалим оглядом. Усі правила експлуатації відповідають специфікаціям допоміжних операцій IEC 60269, які підходять для персоналу з електричного обслуговування на місці без складної професійної підготовки.

6.1 Специфікації стандартного болтового встановлення

• Перед встановленням очистіть усі контактні поверхні шин, щоб видалити шари оксиду та частинки пилу, які збільшують опір контакту.
• Затягніть кріпильні болти каліброваними динамометричними ключами, щоб уникнути ослаблення клем, що створює гарячі точки перегріву.
• Зберігайте простір для вертикальної та горизонтальної установки навколо кожної запобіжної вставки, щоб забезпечити природне розсіювання тепла повітряною конвекцією без блокування електропроводкою шафи.
• Повністю вирівняйте посріблені поверхні клем із площинами мідних шин, щоб уникнути точкового контакту та ризику локального перегріву.

6.2 Стандарти регулярної перевірки та технічного обслуговування

Під час щоквартальних перевірок електричної шафи обслуговуючий персонал повинен візуально перевірити наявність зміни кольору на клемах запобіжників (ознака ненормального підвищення температури). Будь-який плавкий запобіжник, який має зміну кольору корпусу, окислення на кінцях або незначну деформацію, необхідно негайно замінити, навіть без розплавлення несправності. Після переривання короткого замикання весь плавкий запобіжник потребує повної заміни замість часткового ремонту, оскільки внутрішній розплав і дугогасний наповнювач втрачають початкові характеристики захисту після активації.

Управління зберіганням вимагає розміщення запасних плавких вставок у сухому складському середовищі без пилу, щоб запобігти окисленню посріблених клем перед встановленням. Компоненти довгострокового запасу повинні пройти візуальний огляд перед доставкою на будівельні майданчики, щоб відфільтрувати продукти з поверхневими подряпинами або дефектами керамічної оболонки.
