3-полюсний запобіжник-роз'єднувач 100A 690V DIN-рейка

Роз'єднувач із запобіжниками ZHENGRONG HR17-100 - це компактний професійний пристрій комутації та захисту для трифазного розподілу низької напруги. Він поєднує в собі функції вимикача навантаження, ізолятора та захисту від короткого замикання в одному блоці, зменшуючи компоненти та спрощуючи підключення панелі.

3-полюсна конструкція захищає всі три фази ланцюга. Він має номінальний струм 100 А при 690 В і відповідає стандарту GB/T 14048.3-2017, позначений як запобіжник-вимикач-роз'єднувач згідно зі стандартною номенклатурою.

Дизайн і експлуатація

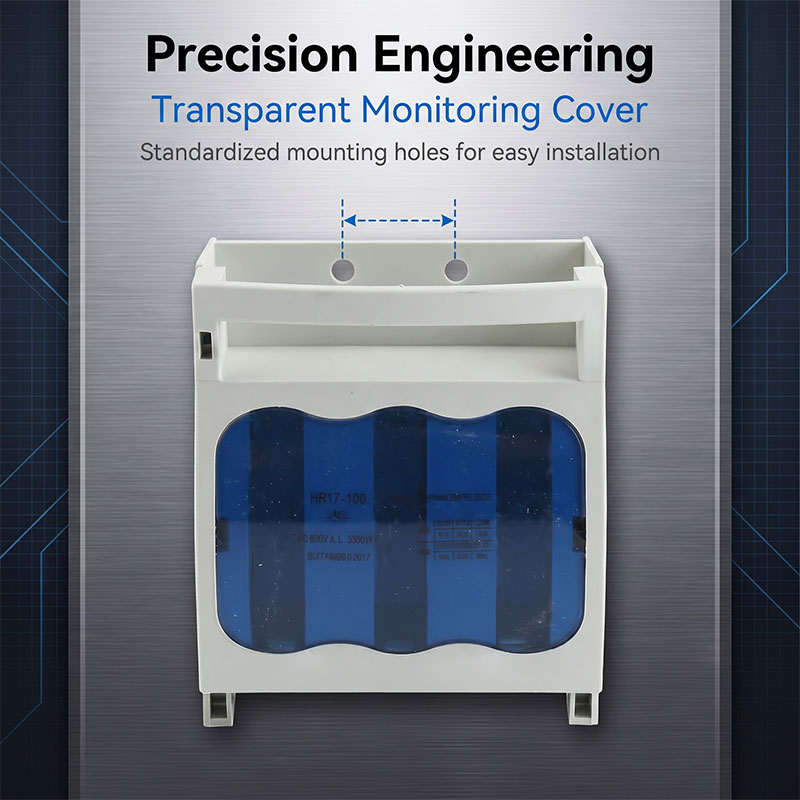

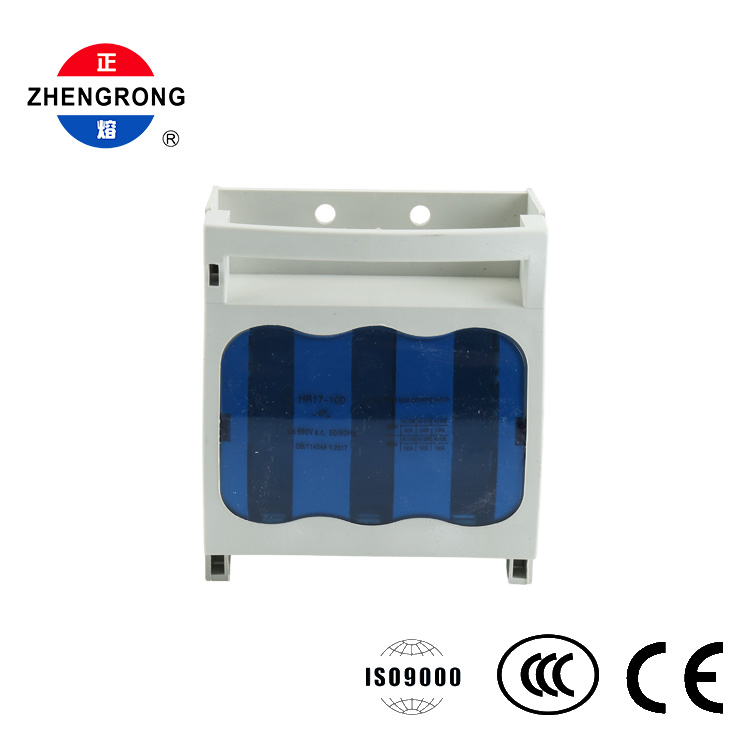

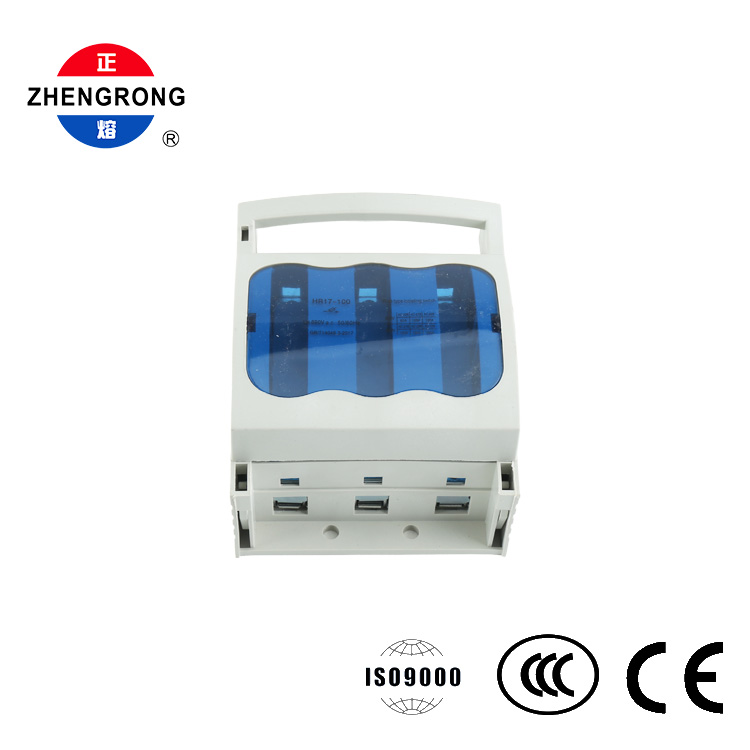

Пристрій складається з основи та верхньої кришки, що відкривається, з вбудованою горизонтальною ручкою у верхній частині. Ручка забезпечує зручну ручку для ручного вмикання/вимкнення, а напівпрозоре синє віконце в кришці дозволяє операторам з першого погляду перевірити стан запобіжника, не відкриваючи блок.

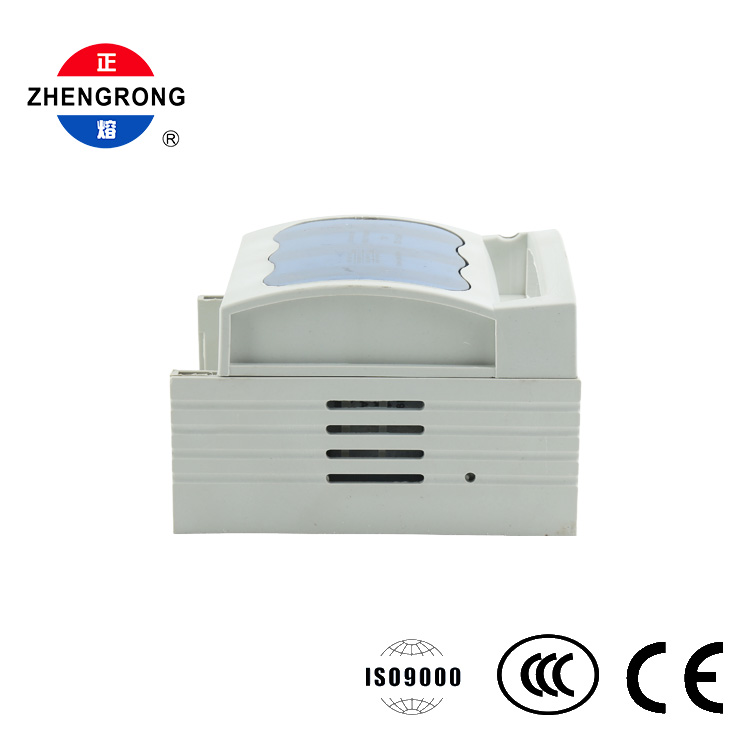

Кришка шухляди відкривається для швидкого огляду та заміни запобіжника. Корпус виготовлено з армованого вогнестійкого інженерного пластику (нейлону або PBT) із підсилювальними ребрами для високої механічної міцності, ізоляції та термостійкості.

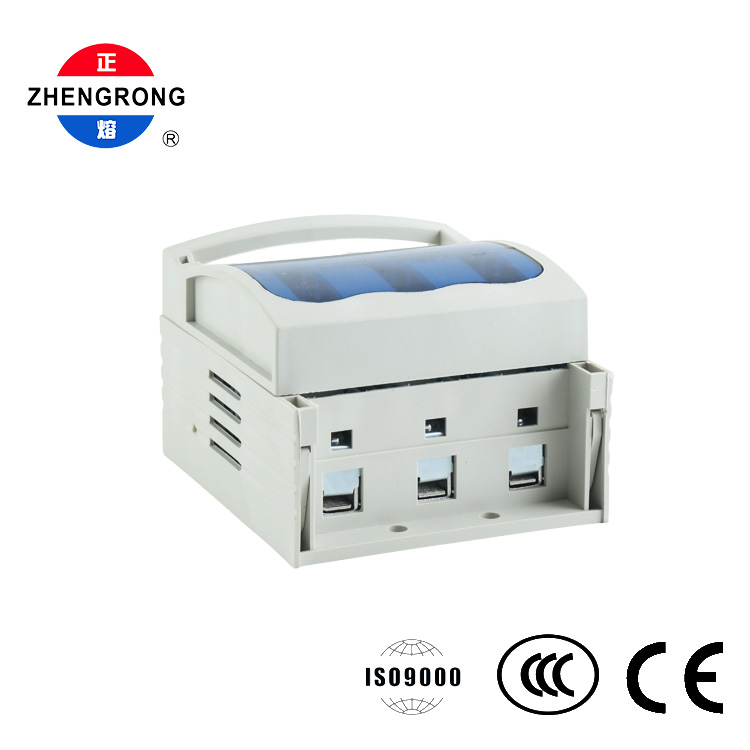

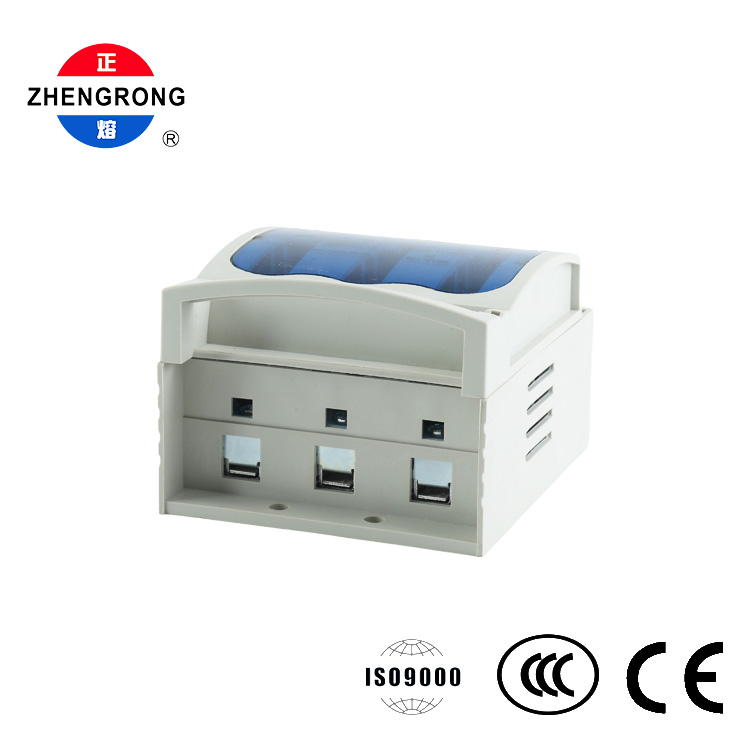

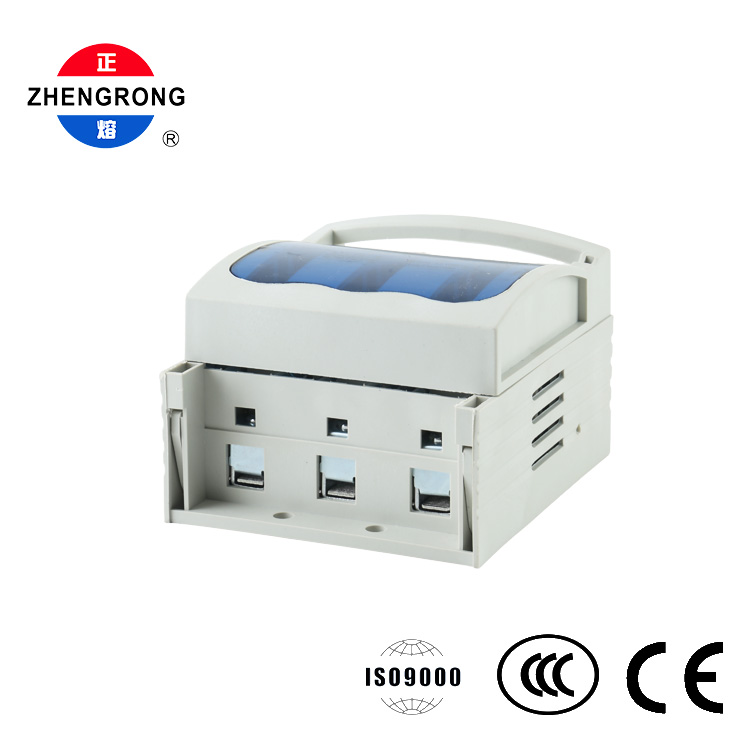

Електропроводка здійснюється за допомогою трьох нижніх клем із гвинтовими затискачами для надійної та зручної фіксації кабелю. Основа пропонує два варіанти встановлення: бічні затискачі для стандартного монтажу на DIN-рейку 35 мм або два круглі отвори для гвинтів на базовій пластині для прямого кріплення на монтажній панелі шафи. Бічні слоти та засувки також дозволяють встановлювати пліч-о-пліч або додавати допоміжні контакти.

особливості

Функція 3 в 1

● — комутація навантаження, ізоляція та захист від короткого замикання в одному компактному пристрої.

3-полюсний трифазний захист

● — одночасний захист усіх фаз для трифазних навантажень.

Видиме розрив ізоляції

● — вільна точка роз’єднання у відкритому стані, що забезпечує безпечне обслуговування та аварійне відключення.

Напівпрозоре синє вікно

● — стан запобіжника видно з першого погляду, не відкриваючи кришку.

Ручка висувного типу

● — широка горизонтальна ручка для зручного, надійного ручного перемикання.

Подвійні варіанти монтажу

● — Затискачі для DIN-рейки 35 мм або кріплення гвинтами для гнучкої установки.

Посилений вогнестійкий корпус

● — інженерний пластик з нейлону/PBT з ребрами для високої міцності, ізоляції та термостійкості.

Закріпіть гвинтові клеми

● — надійна проводка з легким доступом для обслуговування.

Розширюваний дизайн

● — бічні слоти та засувки підтримують пліч-о-пліч монтажні та допоміжні контакти.

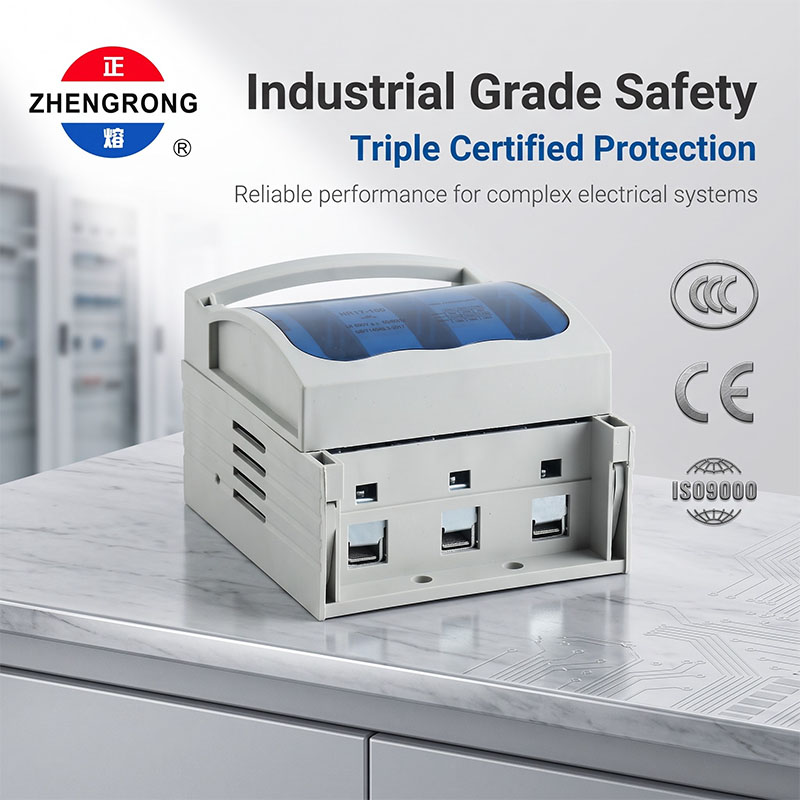

Якість сертифікована

● — Відповідає GB/T 14048.3-2017; Сертифікат ISO9000, CCC та CE.

● Заводські розподільчі коробки та шафи керування

● Головні розподільні щити та захист відгалужень в комерційних будівлях

● Відключення живлення та захист від короткого замикання двигунів і трансформаторів

● Низьковольтні розподільні системи на промислових підприємствах

● Центри керування двигунами

● Технічна ізоляція та аварійне перемикання

● Будівельники щитів, підрядники з електрики та бригади з обслуговування заводів
